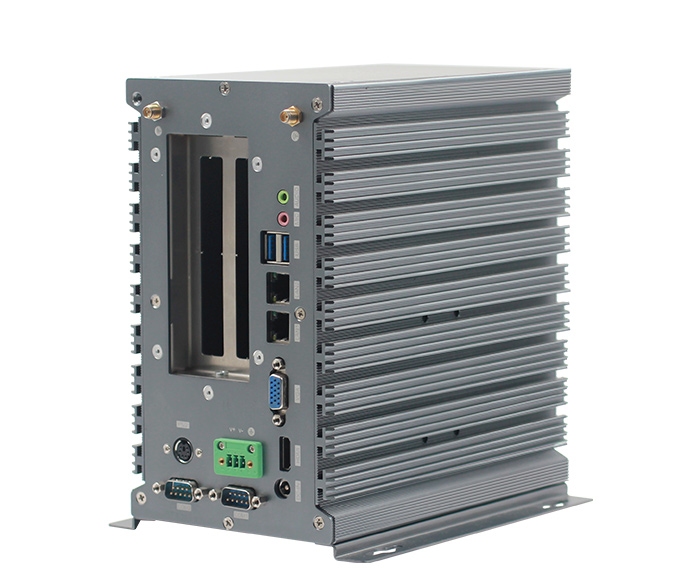

6/7/8代系列 PCIE擴展接口槽位工控整機 （Q-BOX-l1）

型號： Q-BOX-I1

產品概述：
◆ 集成Intel 第6/7/8代移動Skylake/Kaby lake/Kaby lake R-U單芯片CPU；
◆ 2 *DDR4 SODIMM 260 Socket；
◆ 提供1*VGA,1*HDMI 1.4（支持4K顯示輸出）；
◆ 2個RS232/RS422/485可選，RS485支持自動流向控制（通過硬件選擇RS232和RS422/RS485）
◆ 支持上電自動開機功能，跳線選擇；
◆ PCIE X4接口支持?jǐn)U展卡（有4種擴展卡可選擇）
◆ DC接口支持12V，鳳凰端子電源接口（配寬壓模塊）支持9-36V；

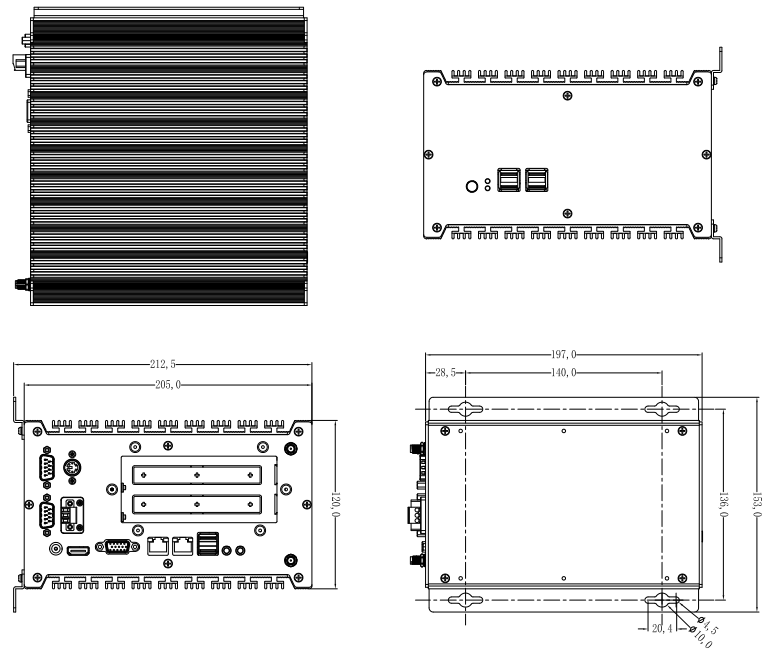

◆ 結構153*197*212.5mm

產品推薦

聯系我們

18926763109 0755-21083649 Sales12@piesia.com 深圳市龍華區大浪街道新石社區新圍第三工業區N棟

規格：

型號	Q-BOX-I1
尺寸	153197212.5mm
處理器	集成Intel 第6/7/8代移動Skylake/Kaby lake/Kaby lake R-U單芯片CPU；
芯片組	英特爾? Skylake--U系列SOC
內存槽	2*DDR4 SODIMM 260 Socket
網卡	板載 2個Intel I211 千兆網卡
音頻	板載 HDA ALC662
存儲裝置	1SATA3.0 1MSATA
顏色	銀灰

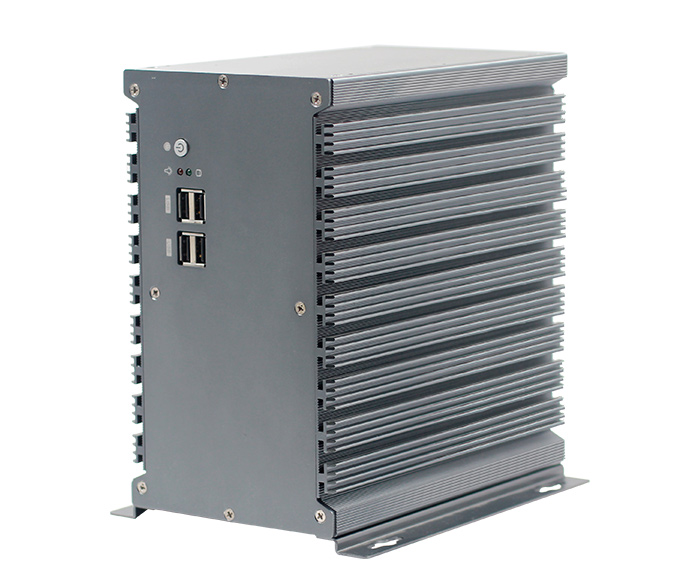

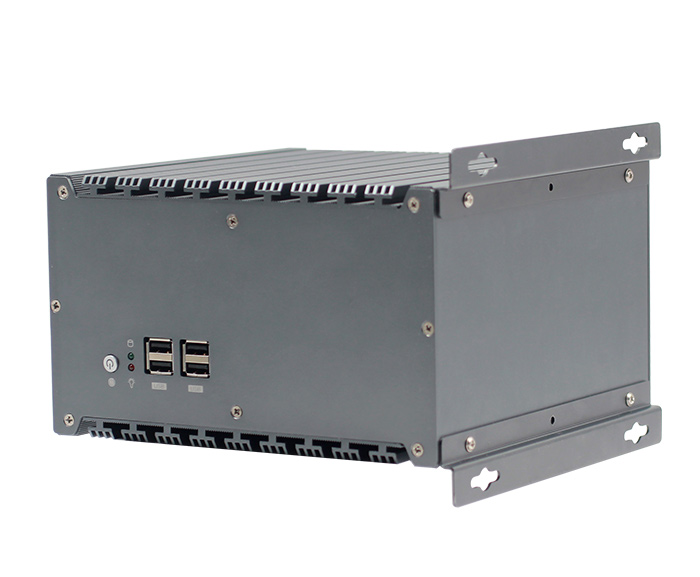

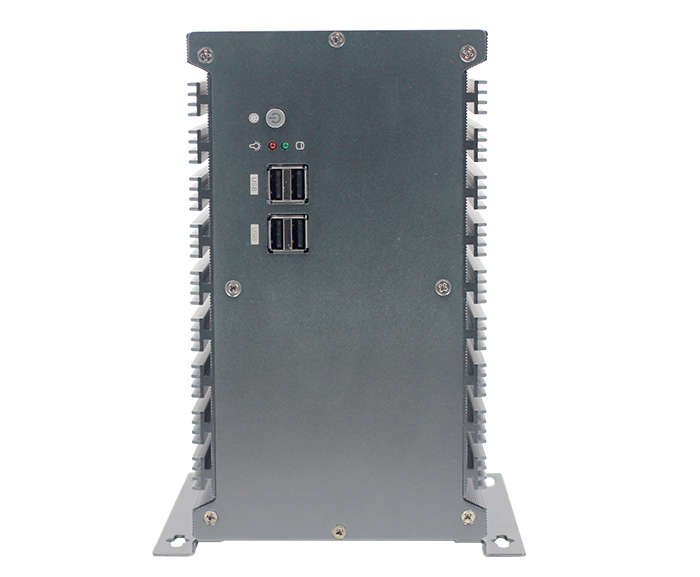

面板接口	1電源開關 1硬盤指示燈 1電源指示燈 4USB2.0

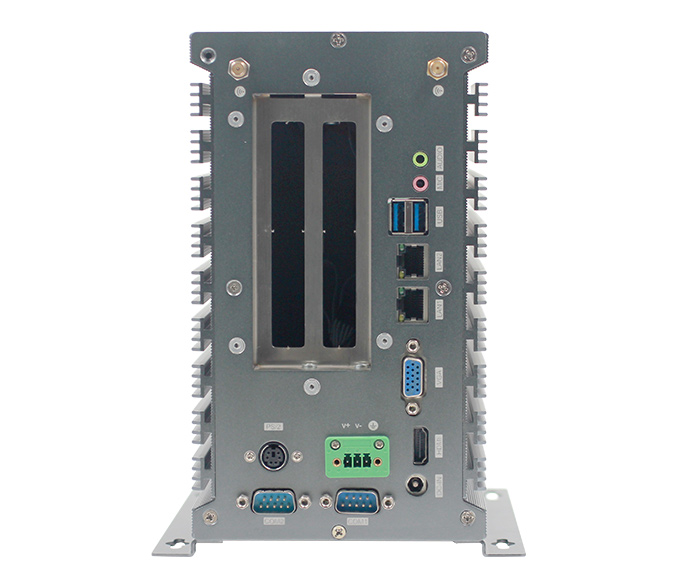

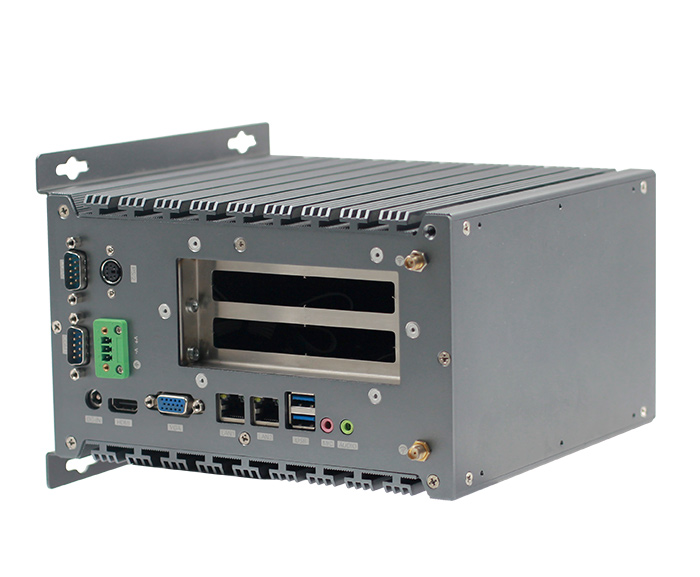

背面板接口	2LAN 1HDMI 1VGA 2COM 1DC 1鳳凰端子電源接口1MIC-IN 1LINE-OUT 2USB3.0 1PS/2 2*WIFI天線接口擴展口接口（配套轉接卡1：支持2個 PCI 配套轉接卡2：支持2個 PCIE X4（X2帶寬）或者通過跳電阻選擇1個PCIE 配套轉接卡3：支持1個 PCIE X4（X4帶寬）+1個 PCI 配套轉接卡4：支持1個 PCIE X4（X2帶寬）+1個 PCI）
標配
包裝

搭配主板	描述	CPU可選
TOP100B-Celeron/I3/I5/I7	集成Intel 第六代移動Skylake-u	3855U/I3-6100U/I5-6200U/I7-6500U
TOP200B-Celeron/I3/I5/I7	集成Intel 第七代移動Kaby lake-U	3865U/I3-7100U/I5-7200U/I7-7500U
TOP300C-I5/I7	集成Intel 第八代移動Kaby lake R-U	I5-8250U/I7-8650U
